SWF系列高效低噪聲混流風機

SWF系列風機應用于子午加速方法和“準三元”流動理論設計，采用直線形外筒、錐型輪轂、扭曲翼形葉片的結構形式。壓力較同機號軸流風機高，風量較同機號離心風機大。具有效率高、結構緊湊、噪聲低、體積小、安裝方便等優點，廣泛適用于賓館、飯店、商場、寫字樓、體育館等高級民用建筑的通排風、管道加壓送風及工礦企業的通風換氣場所。其中雙速風機可根據使用工況要求通過變速來調整所需風量、風壓。

分類：

詳細信息

一、特性及應用
SWF系列風機應用于子午加速方法和“準三元”流動理論設計，采用直線形外筒、錐型輪轂、扭曲翼形葉片的結構形式。壓力較同機號軸流風機高，風量較同機號離心風機大。具有效率高、結構緊湊、噪聲低、
體積小、安裝方便等優點，廣泛適用于賓館、飯店、商場、寫字樓、體育館等高級民用建筑的通排風、管道加壓送風及工礦企業的通風換氣場所。其中雙速風機可根據使用工況要求通過變速來調整所需風量、風壓。

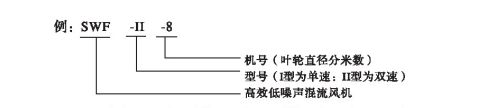

二、型號說明

注：SWF(A) 型可根據需要制成消音型(進出風端加置專用消聲器);表示方法：機號后面加字母 “X”;
SWF(A) 型和SWF(B) 型均可制成屋頂式結構；表示方法：機號后面加字母 “W”。

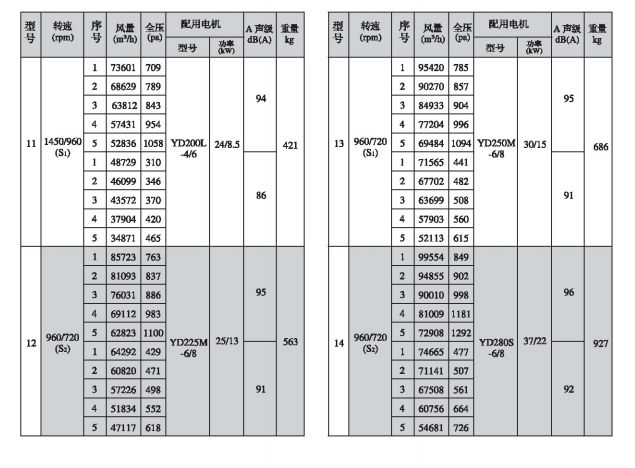

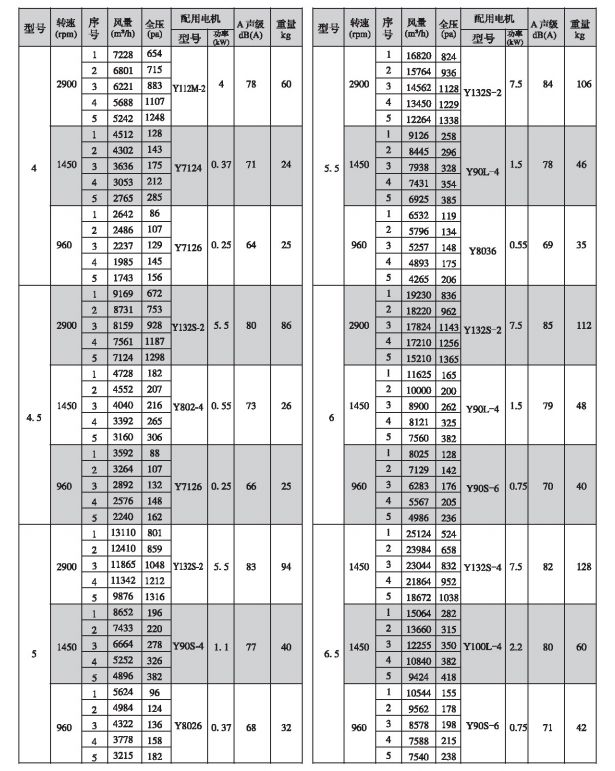

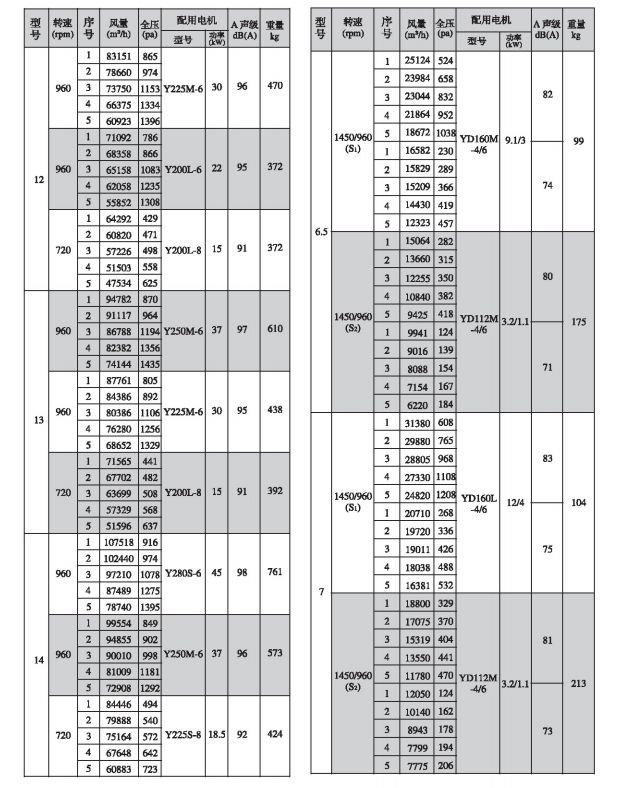

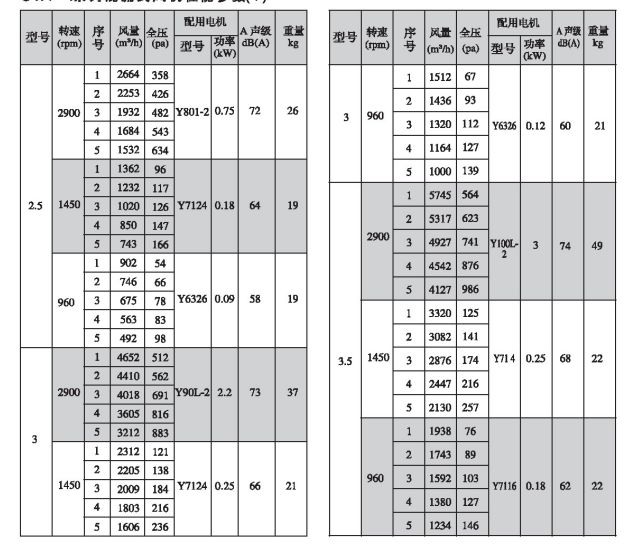

SWF-l 系列混流式風機性能參數(1)

SWF-I 系列混流式風機性能參數(2)

SWF-I 系列混流式風機性能參數(3)

SWF-I 系列混流式風機性能參數(4)

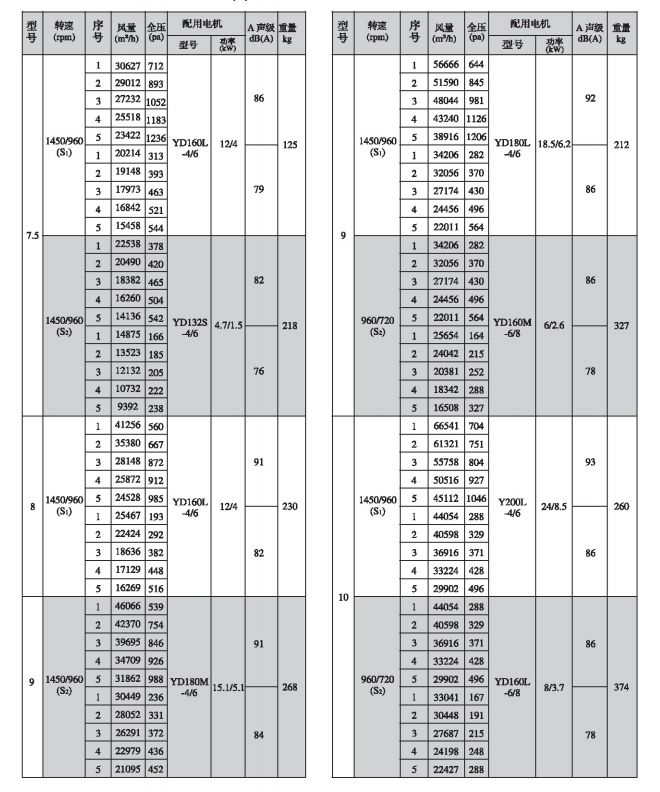

SWF-II 系列混流式風機性能參數(1）

SWF-II 系列混流式風機性能參數(2)

SWF-II 系列混流式風機性能參數(3)

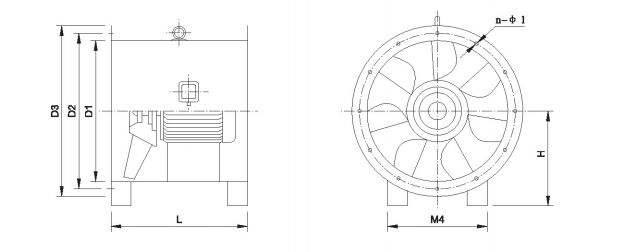

三、SWF-I 系列混流式風機外形及安裝尺寸表

機號 NO	Dl	D2	D3	L				M	D-φ1	H
				2P	4P	6P	8P
2.5	260	290	320	370	310	315		200	6-φ7	185
3	310	340	370	420	320	315		200	6-φ7	220
3.5	360	390	420	460	300	300		250	6-φ7	240
4	410	445	480	475	320	345		300	6-φ8.5	270
4.5	460	495	530	545	375	320		350	6-φ8.5	300
5	510	545	580	540	395	370		410	8-φ8.5	330
5.5	560	595	630	560	420	370		440	8-φ8.5	350
6	610	645	680	555	435	410		475	12-φ8.5	370
6.5	660	695	730		595/470	410		500	12-φ8.5	420
7	710	745	780		670/470	435		530	12-φ8.5	440
7.5	760	795	830		690/485	470		560	12-φ8.5	460
8	810	850	890		730	590	490	620	12-φ11	505
9	910	950	990		760	610	565	690	12-φ11	545
10	1010	1050	1090		750	695	610	745	12-φ11	610
11	1110	1155	1200		790	740	690	810	16-φ11	645
12	1210	1255	1300			960/890	890	935	16-φ13	730
13	1310	1360	1410			1015/970	900	1000	16-φ13	770
14	1410	1460	1510			1085/1015	905	1065	16-φ13	810

注：1、為了同用戶的安裝尺寸保持一致，法蘭打孔尺寸(n-φ1)僅供參考，若用戶沒有說明，本廠一般不打孔.

四、SWF-II 系列混流式風機安裝尺寸表

機號 NO	D1	D2	D3	S1 型	S2型	M4	n-φ1	H
				L	L
6.5	660	695	730	685	490	500	16-φ11	420
7	710	745	780	730	500	530	16-φ11	440
7.5	760	795	830	730	560	560	16-φ11	460
8	810	850	890	750		620	16-φ13	505
8.2	830	870	910	760		640	16-φ13	510
9	910	950	990	795	695	690	16-φ13	545
10	1010	1050	1090	860	735	745	20-φ13	610
11	1110	1155	1200	860		865	20-φ13	690
12	1210	1255	1300	950		935	20-φ13	730
13	1310	1360	1410	1015		1000	20-φ13	770
14	1410	1460	1510	1135		1065	24-φ15	810
