1、概述
1.1.HTF 型消防高溫排煙軸流風機，其基本形式為軸流式結構，采用耐高溫電機，配設專門的電機冷卻系統，產品經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，在介質溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連
續運轉20小時/次不損壞，可用于通風排煙兩用。
1.2.產品分類
●按安裝方式分：臥式和屋頂式(W型)。
● 按風量風壓分：常壓型有I型、II型(雙
速);中壓型(葉輪為斜流式)有III、IV型(雙速);低
壓型有D1、D2型。
●按調速方式分：單速、雙速、變頻(采用變
頻電機，配變頻控制器，實行無極調速，以適應不
同工況，建議調節頻率鎖定在25Hz～50Hz)。
1.3.為適應不同場所噪聲要求，風機均可配
不同長度消聲器，也可做成包覆式。

2、工作條件
工作溫度： -20～+60℃(可連續運轉);
耐高溫：100℃(可連續運轉20小時),300℃(可連續運轉60分鐘);
濕度：<90%;
介質條件：空氣(含塵量不超過100mg/m²);
工作電源：三相、380V/50Hz。
3、風機應用
風機可廣泛應用于高層建筑、烘箱、地下車庫、隧道等通風排煙場所。
4、風機配置
4.1.標準配置
●葉輪； ●機殼(風筒、導葉、內筒、電機支架); ●電機；
●冷卻葉輪； ●底腳； ●冷卻風管。
4.2.備選件及附件(訂貨時注明是否購買)
※減振設備； ※控制箱； ※網罩； ※對接法蘭。
5、加工工藝
5.1.風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成型，葉片與輪轂焊接裝配成型。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。
5.2.外筒法蘭為采用整體翻邊旋壓而成。

6、性能參數表

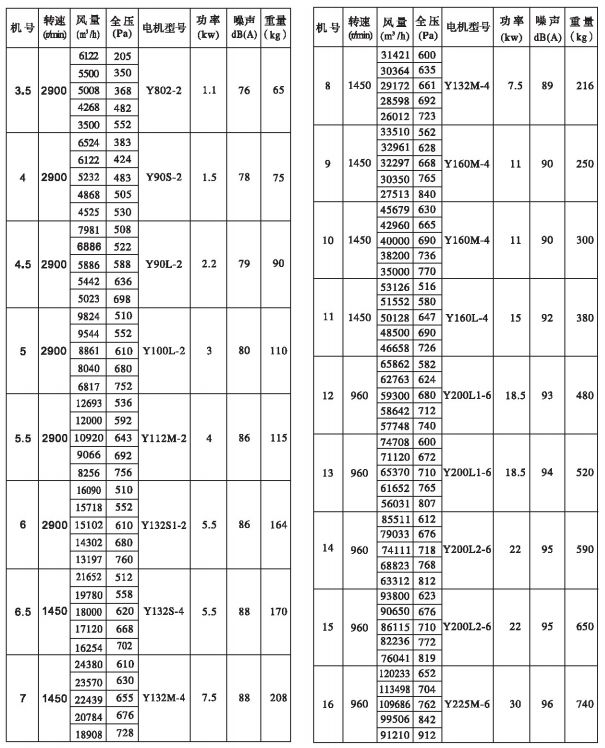

6.1.HTF-I型消防排煙風機性能參數表

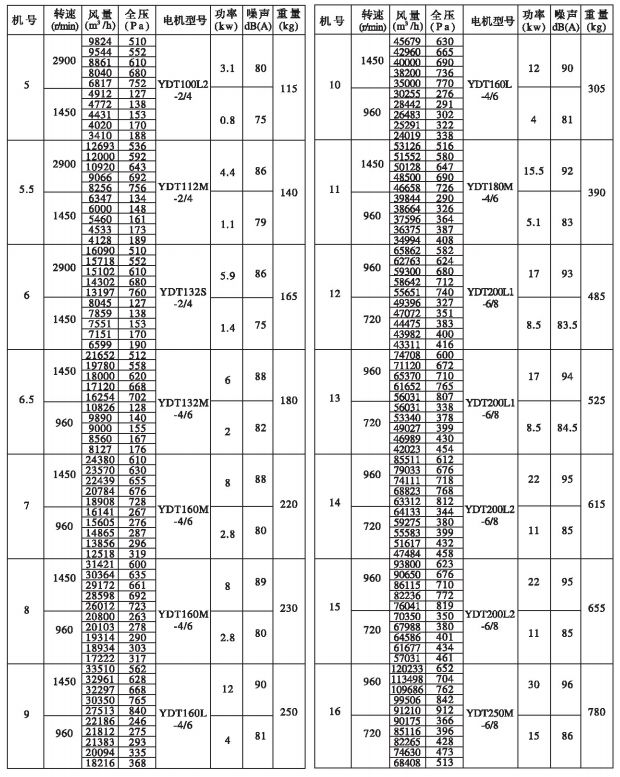

6.2.HTF-II型消防排煙風機性能參數表

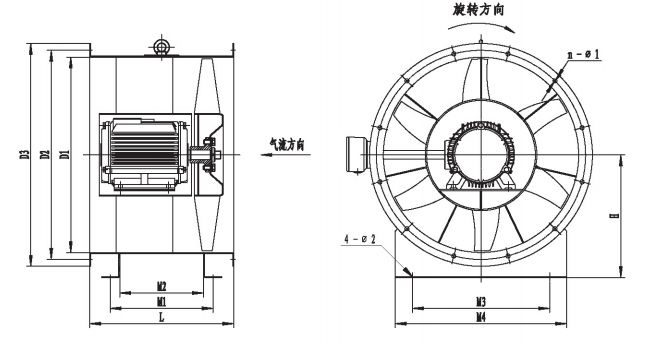

7 、HTF-I 、II型外形及安裝尺寸

機號	D1	D2	D3	I型			Ⅱ型			M3	M4	π一φ1	4-φ2	H
機號	D1	D2	D3	L	M1	M2	L	M1	M2	M3	M4	π一φ1	4-φ2	H
3.5	φ360	φ390	φ420	350	260	207				180	220	10-φ8.5	φ10.5	240
4	φ410	φ450	φ480	370	280	227				200	300	10-φ8.5	φ10.5	265
4.5	φ460	φ500	φ530	390	300	247				200	300	12-φ10.5	φ12.5	290
5	φ510	φ550	φ580	435	335	282	435	335	282	300	400	12-φ10.5	φ12.5	315
5.5	φ560	φ600	φ630	450	350	297	450	350	297	300	400	12-φ10.5	φ12.5	355
6	φ610	φ650	φ680	520	420	367	530	430	377	400	500	14-φ10.5	φ15	380
6.5	φ660	φ700	φ730	560	460	407	605	505	452	400	500	14-φ10.5	φ15	405
7	φ710	φ750	φ790	600	500	447	670	570	517	500	600	16-φ10.5	φ15	430
8	φ810	φ850	φ890	600	500	447	670	570	517	500	600	16-φ12.5	φ15	490
9	φ910	φ950	φ1000	700	550	486	730	580	515	600	700	16-φ12.5	φ19	550
10	φ1010	φ1060	φ1100	675	525	461	730	580	515	600	700	16-φ12.5	φ19	604
11	φ1110	φ1160	φ1210	775	625	560	815	665	600	700	800	18-φ12.5	φ19	655
12	φ1210	φ1260	φ1310	900	750	685	900	750	685	800	900	20-φ12.5	φ19	705
13	φ1310	φ1360	φ1410	900	750	685	900	750	685	800	900	20-φ12.5	φ21	755
14	φ1410	φ1470	φ1520	900	720	655	900	720	655	900	1000	20-φ12.5	φ21	810
15	φ1510	φ1570	φ1620	900	720	655	900	720	655	1000	1100	22012.5	φ21	870

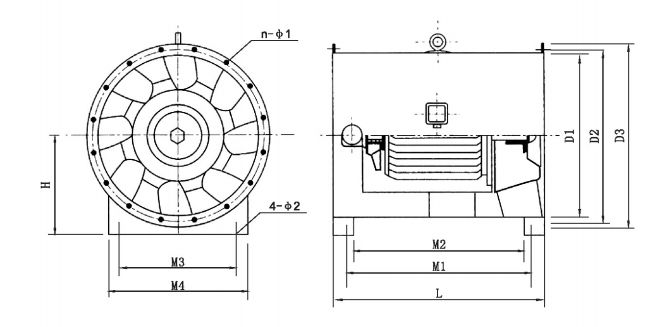

8 、HTF-III 、IV型外形及安裝尺寸

機號	D1	D2	D3	III型			IV型			M3	M4	π-φ1	4-φ2	H
機號	D1	D2	D3	L	M1	M2	L	M1	M2	M3	M4	π-φ1	4-φ2	H
4	φ410	φ450	φ480	640	590	550				200	240	10-φ8.5	φ10.5	265
4.5	φ460	φ500	φ530	680	630	590				200	300	12-φ8.5	φ12.5	290
5	φ510	φ550	φ580	700	650	610	700	650	610	300	400	12-φ8.5	φ12.5	315
5.5	φ560	φ600	φ640	725	675	635				300	400	14-φ8.5	φ12.5	355
6	φ610	φ650	φ690	850	800	760	800	750	710	400	500	14-φ8.5	φ12.5	380
6.5	φ660	φ700	φ740	900	850	810				400	500	16-φ8.5	φ12.5	405
7	φ710	φ750	φ790	920	870	820	920	870	820	500	600	18-φ8.5	φ12.5	430
8	φ810	φ850	φ890	1000	950	900	1050	1000	950	500	600	20-φ8.5	φ12.5	490
9	φ910	φ950	φ1000	1050	1000	950	1100	1050	1000	600	700	22-φ8.5	φ14.5	550
10	φ1010	φ1060	φ1100	1100	1040	980	1100	1040	980	600	700	24-φ8.5	φ14.5	600
11	φ1110	φ1160	φ1210	1240	1180	1120	1340	1280	1220	700	800	26-φ8.5	φ14.5	650
12	φ1210	φ1260	φ1310	1240	1180	1120	1400	1340	1280	800	900	28-φ10.5	φ14.5	700
13	φ1310	φ1370	φ1430	1350	1290	1230	1400	1340	1280	800	900	30-φ10.5	φ14.5	750
14	φ1410	φ1470	φ1530	1400	1340	1280	1450	1390	1330	900	1000	32-φ10.5	φ14.5	800
15	φ1510	φ1570	φ1630	1400	1340	1280	1450	1390	1330	900	1000	34-φ10.5	φ14.5	850
16	φ1610	φ1670	φ1730	1640	1580	1520				1000	1100	36-φ10.5	φ14.5	900

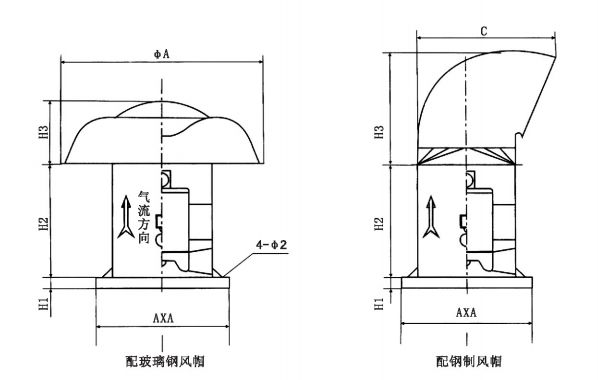

9 、HTF-W 型外形及安裝尺寸

機號	AxA	BxB	4-φ2	H1	配玻璃鋼風帽		配鋼制風帽		配地腳螺栓
機號	AxA	BxB	4-φ2	H1	φA	H3	C	H3	配地腳螺栓
3.5	560	390	φ13	80	650	200	800	650	4-M12x200
4	600	440	φ13	80	650	200	860	650	4-M12x200
4.5	650	490	φ13	80	900	235	900	700	4-M12x200
5	700	540	φ15	80	900	235	960	700	4-M12x200
5.5	750	590	φ15	80	900	235	1070	750	4-M12x200
6	800	640	φ15	80	1000	250	1160	750	4-M12x200
6.5	850	690	φ16.5	80	1250	265	1210	800	4-M14x200
7	950	760	φ16.5	80	1250	265	1310	800	4-M14x200
8	1050	860	φ16.5	80	1340	345	1450	850	4-M14x200
9	1150	960	φ19	80	1650	410	1660	850	4-M14x200
10	1250	1060	φ19	80	1650	410	1900	900	4-M14x200
11	1400	1180	φ19	100	1800	480	2050	1000	4-M16x250
12	1500	1280	φ19	100	1800	480	2200	1100	4-M16x250
13	1600	1380	φ19	100	1800	480	2350	1200	4-M16x250

備注：1、H2 等于HTF-I、I、II、IV、D系列消防高溫排煙風機安裝尺寸表中的L。

2、HTF-I、II、III、IV、D系列消防高溫排煙風機都可做成屋頂式，性能參數參照對應性能表。

3、請在訂貨時注明采用風情的材質。

4、若用戶沒有說明，本公司一般不在法蘭上打孔，敬請注意。

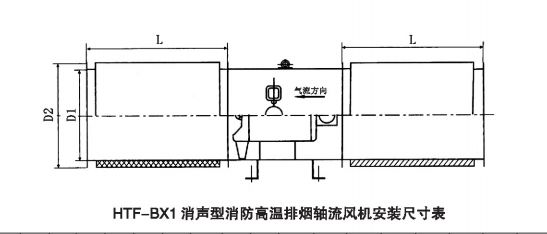

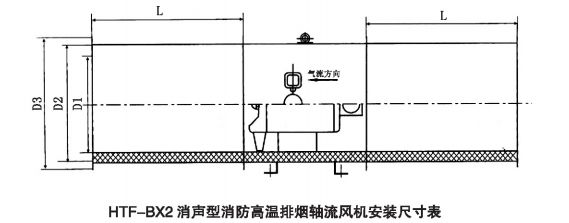

10 、HTF-BX 型消音型消防高溫排煙軸流風機
HTF-BX型消音型消防高溫排煙軸流風機分為兩類：HTF-BX1型風機外殼本體不帶消音器，進、出風口帶消音器；HTF-BX2型風機外殼和進、出風口均帶消聲器。風機外殼帶消聲器可消音3-5分貝；進、出風口各帶 500mm 消聲器，可消音3-8分貝；進、出風口各帶750mm 消聲器，可消音5-11分貝；進、出風口各帶1000mm 消聲器，可消音8-14分貝；進、出風口各帶2000mm 消聲器，可消音11-17分貝。消聲器的長度有500mm, 750mm、1000mm、2000mm; 用戶可根據需要自定長度。

機號	3.5	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14	15	16
D1	360	410	460	510	560	610	660	710	810	910	1010	1110	1210	1310	1410	1510	1610
D2	420	485	540	590	640	690	750	800	900	1010	1110	1210	1320	1420	1520	1620	1720

機號	3.5	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14	15	16
D1	360	410	460	510	560	610	660	710	810	910	1010	1110	1210	1310	1410	1510	1610
D2	460	510	560	610	660	710	760	810	910	1010	1110	1210	1310	1410	1510	1610	1710
D3	540	590	640	690	750	800	850	900	1010	1110	1210	1320	1420	1520	1620	1720	1820
